網電速聯網絡延長器助力世界互聯網大會

時間：2017-05-24 來源：本站

案例背景：

2014年11月19日至21日，首屆世界互聯網大會在浙江桐鄉烏鎮西柵景區召開。這是中國舉辦的規模最大、層次最高的互聯網大會，也是世界互聯網領域一次盛況空前的高峰會議。中共中央總書記、中華人民共和國國家主席、中央軍委主席習近平向首屆世界互聯網大會致賀詞。習近平在賀詞中表示，中國正在積極推進網絡建設，讓互聯網發展成果惠及13億中國人民。來自100個國家和地區的1000多位互聯網業界精英、著名專家學者、政府官員和國際機構代表與會。大會以“互聯互通?共享共治”為主題，旨在推動互聯網發展成為人類團結和經濟進步的全球共享資源。

本次大會由中華人民共和國國家互聯網信息辦公室和浙江省人民政府共同主辦，由浙江省網信辦、浙江省經信委、桐鄉市政府和中國互聯網絡信息中心聯合承辦。大會于2014年11月21日在浙江桐鄉烏鎮西柵景區落下帷幕。閉幕式上，大會正式授予烏鎮為世界互聯網大會永久會址。

浙江桐鄉烏鎮西柵景區位于浙北桐鄉市杭嘉湖平原上的烏鎮，以原汁原味的水鄉風貌和千年積淀的文化底蘊成為江南古鎮中的佼佼者。十字形的內河水系將全鎮劃分為東南西北四個區塊，人稱東南西北四柵。最早開發的是東柵，而比東柵大三四倍的西柵景區，卻真是能帶給人們一番“全新”的古鎮游體驗。這種“新鮮”的感受不僅在于白天觀光，更在于流光溢彩的夜游休閑，以及多樣化的個性住宿，讓人能真正住下來細品。

浙江桐鄉烏鎮西柵景區是屬于人流量相對密集的旅游場所，每年平均接待游客量達600萬人次，其安全性極其重要，因此在安全防范系統要求上也是非常之高，而圖像視頻對傳輸也是要求很高的。

方案介紹：

整個景區監控系統以小型機房形式分布在景區之中，然后通過統一匯聚上傳處理完成整個景區環境的視頻監控，系統分為前端信號采集、傳輸系統，后端信號處理、上傳兩部分；景區中每個機房可作為單個子系統存在，也可配合后端服務器形成整個景區的完全監控系統。

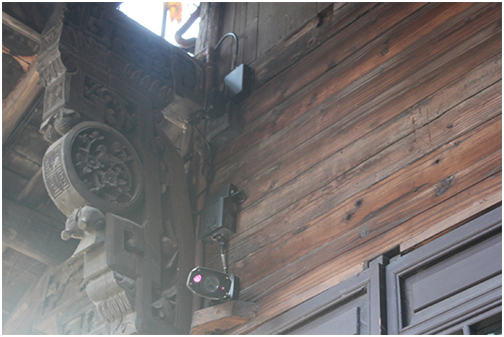

在監控系統中，前端攝像機均采用200W像素的宇視網絡攝像機，然后通過優特普網電速聯網絡延長器使用同軸線傳輸至每個子系統的機房進行信號匯聚，在每個子系統完成當前區域攝像機信號采集后通過匯聚交換機傳輸至數據中心機房進行信號處理和上傳。

在數據中監控機房通過配合思科核心交換機接入前端匯聚交換機信號，進行高速處理和運算，完成后的數據通過核心交換機分配至三個部分：

其一為存儲設備，通過使用磁盤陣列存儲景區的視頻圖像，

其二為視頻解碼，實時顯示、監視重要區域的安全情況，

其三為上傳部分，通過接入外網，把景區監控視頻圖像數據推送至當地公安部門，與其協同進行整個景區的安防、安保及防范措施。

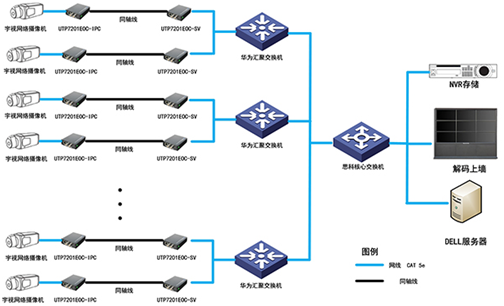

監控系統拓撲圖

系統優勢和方案：

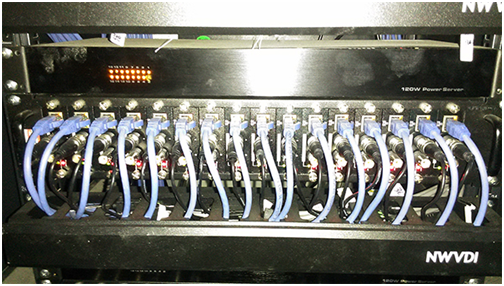

該系統主要針對高清網絡傳輸距離過短問題以及傳輸介質的轉換而設計，遵循通用的網絡傳輸標準，產品可以通過同軸線、雙絞線、電話線、電力線等多種兩芯線延長以太網信號，最長可延長至2km，在實際工程項目中，可成對使用或一對多使用，滿足單點型、鏈路型和星型組網模式，并可組成環網，線路中有一段線路故障，不影響整個系統工作。該系統不僅可以用于新建網絡監控項目還能夠使用于改造項目當中。與其他以太網延長器相比，優特普UTP7201EOC以太網延長器能夠兼容多種傳輸介質，具有更遠的傳輸距離，并且具備兼容各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用以及項目升級改造中的高性價比產品。其主要有以下優勢：

●整個系統采用的是同軸線傳輸以太網信號，最遠可達2km，覆蓋整個小區；

● 在視頻圖片傳輸網絡延時小，小于1ms；

● 整個系統可選擇多種傳輸介質，同軸線、電力線、電話線或雙絞線，時行布線傳輸；

● 在整個視頻監控中同時滿足單點型、鏈路型和星型組網模式；

● 若組成環網，線路中有一段線路故障，不影響整個系統工作；

● 符合標準：IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX；

● 外觀結構：堅固大方，符合MIT機架式安裝標準；

● 防護抗擾：出色的電路隔離保護，有效提高產品的防雷、防靜電和抗干擾能力。
