作為新能源及清潔能源，光伏發電具有零污染、零排放、零噪音、零輻射，不受資源分布和地域限制，能源質量高，建設周期短等優勢，因此近年來獲得國家政策的大力扶持。中國也成為全球光伏發電安裝量增長最快的國家。

作為安防及物聯網傳輸領域的領先供應商，優特普成功參與了眾多工業物聯網領域的典型監控項目，如加油站、水電站、風電站、火電站、天然氣運輸公司等。今天為大家介紹的是安徽永瑞濉溪縣劉橋鎮光伏發電項目。

一、 項目介紹

安徽永瑞濉溪縣劉橋鎮采煤沉陷區光伏發電項目，該項目占地1200余畝，裝機容量50MW，靜態投資約3.6億元人民幣。該項目主要利用劉橋鎮采煤沉陷水面資源及一般農用地資源，采用高效單晶硅光伏組件，按照國家“光伏領跑者”項目建設技術要求，建設50兆瓦光伏發電項目，壽命可達25年以上，所發電量全部上網。

項目建成后，年平均發電量約5176.5萬度，年收益約3200萬元，完成稅收約421萬元，可節約標準煤15788.33噸，減少二氧化碳排放4.26萬噸，減排二氧化硫約320.9噸，氮氧化合物約108噸。具有較高的節能效益、社會效益和經濟效益。

二、 項目需求

安徽永瑞濉溪縣劉橋鎮采煤沉陷區光伏發電項目占地面積大、設備多、自動化程度高，且多數情況屬于無人值守，對視頻監控系統要求如下：

1、視頻監控區域無盲區

必須在電廠變電站、出入口等監控點布置攝像機，避免閑雜人員闖入，或發生偷盜破壞設備的行為。

2、可靠性要求

電站環境復雜，有較強的電磁干擾。穩定可靠是對安防視頻監控系統的基本要求，當設備工作在室外時，必須保證設備能夠穩定正常工作，不會出現設備故障或者接口脫落等情況。

3、高帶寬要求

為了支持數據、話音、視頻等多媒體的傳輸能力，在技術上要采用最先進的網絡技術，以適應大量數據和多媒體信息的傳輸，既要滿足目前的業務需求，又要充分考慮未來的發展，因此需選用高帶寬的先進技術。

4、可擴展性、可升級性

本電廠視頻監控系統需要具有可擴展性和可升級性，隨著業務的增長和應用水平的提高，網絡中的數據和信息流將按指數增長，需要網絡有很好的可擴展性，并能隨著技術的發展不斷升級。易擴展不僅僅指設備端口的擴展，還指網絡結構的易擴展性：即只有在網絡結構設計合理的情況下，新的網絡節點才能方便地加入已有網絡。

5、可管理性

本電廠視頻監控系統視頻監控傳輸方案必須對交換設備進行快捷合理的管理，既保證一定的用戶通信質量，又合理地利用網絡資源，是建好本系統的首要問題。

優特普工業環網交換機具有6KV防雷、8KV靜電防護、適合-40℃~+75℃寬溫環境，具有高穩定性和高可靠性、豐富的組網能力、良好的電磁兼容性，及防震動防沖擊能力，支持多種管理方式。產品采用獨特的擴展工業級設計與工藝，非常適合于各種惡劣的工業環境及野外應用。

三、解決方案

優特普安防專用工業級環網交換機，滿足安防網絡化、智能化、高清化的發展的方向，具有高可靠、高質量、高帶寬、可管理、可擴展等特性，可以多介質、長短距離的傳輸。

系統架構圖

結合上述需求，項目使用了優特普安防專用工業環網綜合化傳輸解決方案，該方案主要包含：

1、  前端多個攝像機接入優特普全千兆工業環網交換機UTP7304GE；

2、  全千兆工業環網交換機UTP7304GE,通過環形組網匯集到光纖匯集環網交換機UTP7624GS-L3；

3、  匯聚交換機UTP7624GS-L3，并接入客戶端、系統管理服務器和存儲等，并上傳到遠端機房；

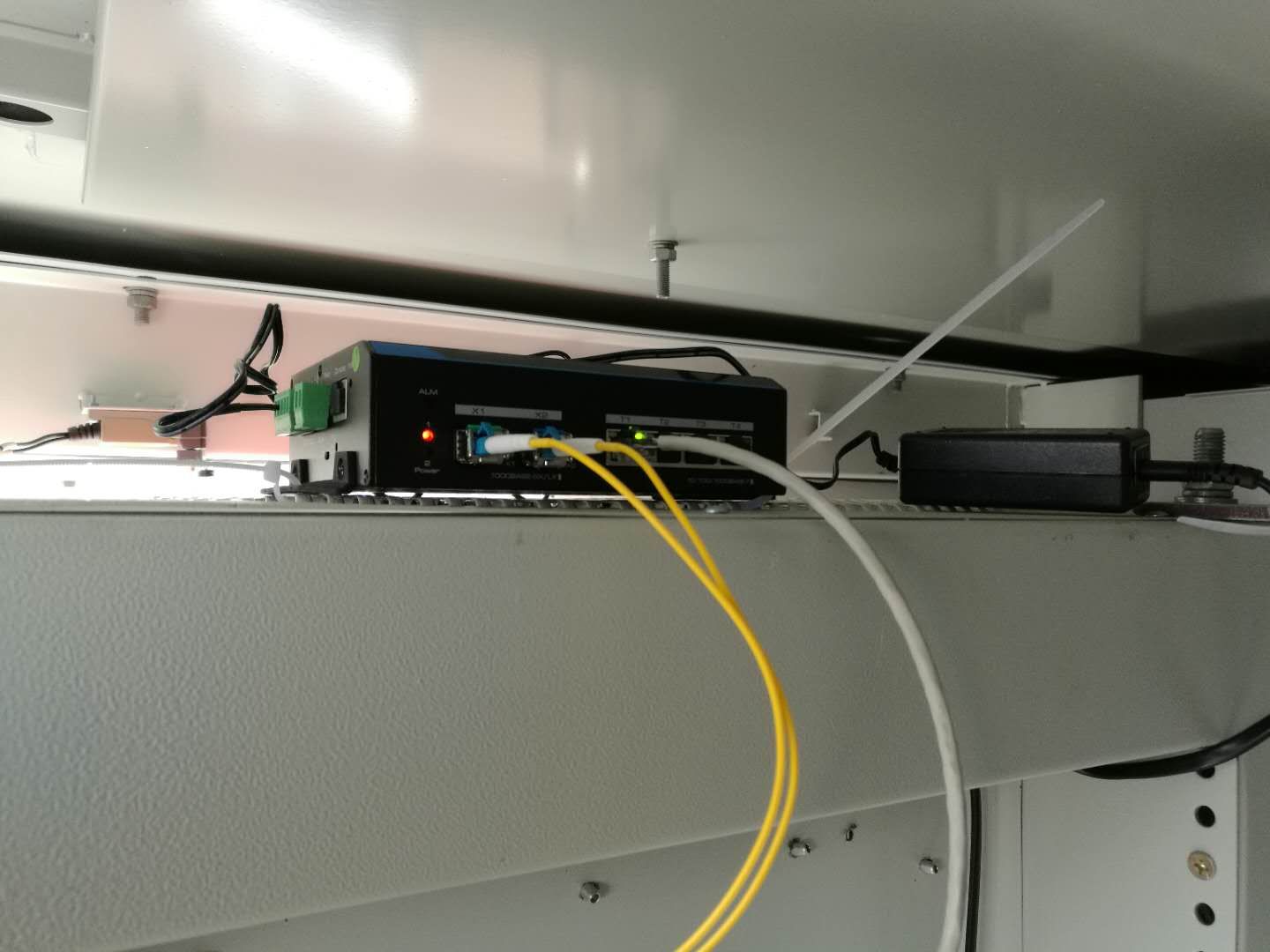

UTP7304GE現場應用圖

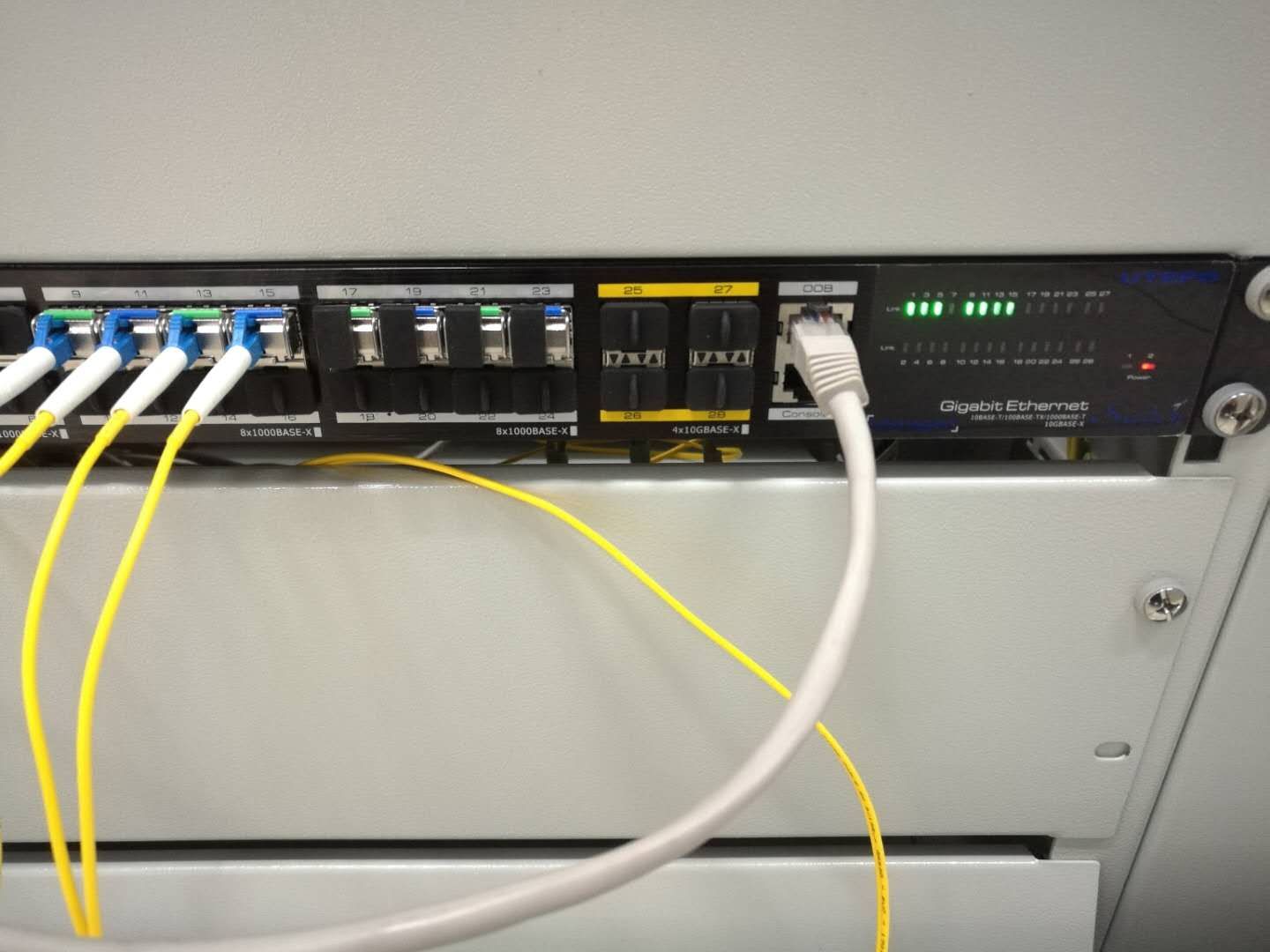

UTP7624GS-L3現場應用圖

四、方案特點

1、工業芯片方案、全千兆網絡設計

交換機采用工業級Broadcom芯片方案，能使用網絡高清視頻傳輸大帶寬、高碼流需要。

2、 多種組網方式

支持星型、樹型、環型多種組網方式。快速環網，環網自愈時間20ms。

3、交換機冗余技術

雙路電源安全冗余、環網雙鏈路安全冗余。

4、工業級應用環境

-40℃～75℃高低溫工作適應能力。

5、高隔離高防護

具備6KV防雷、8KV防靜電。

6、豐富網絡管理

采用優特普L2/L3層網管交換機，支持端口管理、QoS、多播、LACP、RSTP和靜態路由、RIP、OSPF等2層和3層網絡及PoE控制Web管理功能，滿足高安全、高智能的管理需求。

五、主要產品

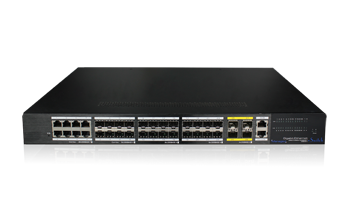

UTP7624GS-L3

●24個千兆光口（其中8個為光電復用口）+4萬兆光口；

●支持快速環網、支持三層網管；

●6KV防雷、8KV防靜電。

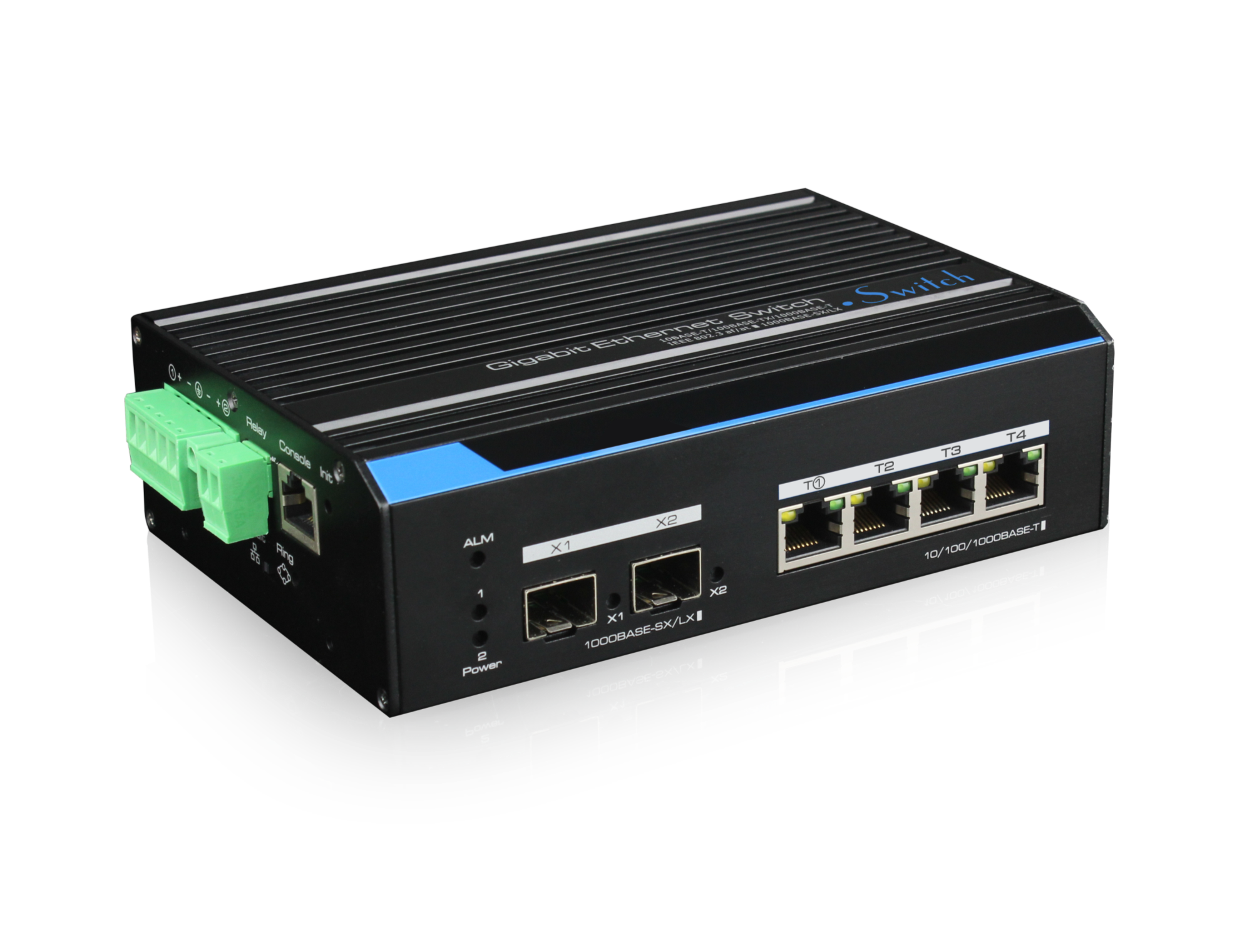

UTP7304GE

●4個千兆電口+2千兆光口；

●支持快速環網、支持WEB二層網管；

●工業三級設計，支持-40℃~+75℃工作環境；

●6KV防雷、8KV防靜電。
