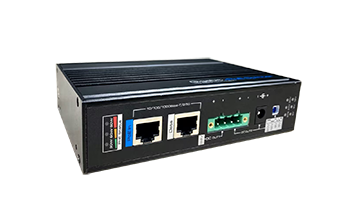

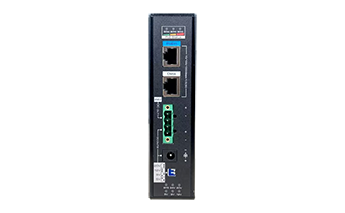

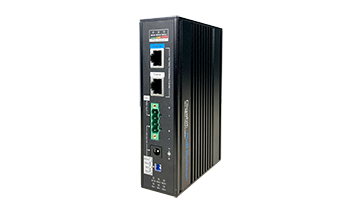

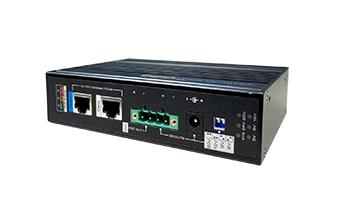

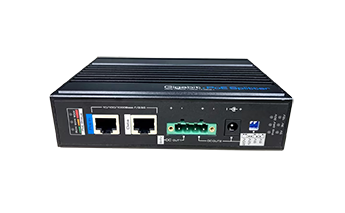

該產品是一款單口千兆802.3bt PoE++分離器。
它可將最高達90W的標準IEEE802.3bt PoE++電源輸入轉換為最高達60W的5/9/12/20/24V直流電源輸出。無需部署電源插座，減少額外的布線和安裝成本，解決戶外場所難以找到電源插座的問題。它能夠在-20℃~60℃的寬溫度范圍內工作，可以布置在多數困難的環境中。
它采用金屬外殼設計，同時具備6kV靜電防護能力，支持DIN導軌或壁掛式安裝，可廣泛應用在IPC、AP等設備的供電，并可擴展支持網絡傳輸。
|
項目 |
UPD7301-PDD |
|
硬件規格 |
|
|
端口 |
1*10M/100M/1000M/2.5GBase-T PoE++RJ-45(Auto-MDI/MDI-X) |
|
1*10M/100M/1000M/2.5GBase-T RJ-45(Auto-MDI/MDI-X) |
|
|
DC輸出接口 |
DC輸出1：2-PIN鳳凰端子座 |
|
DC輸出2：2-PIN鳳凰端子座或圓形DC座 |
|
|
DC 輸出 |
DC輸出1：24VDC@2.5A |
|
DC輸出2：5VDC@5A、9VDC@5A、12VDC@5A20VDC@3A，支持過流保護，短路保護 |
|
|
LED指示燈 |
1*SYS 系統指示燈 |
|
尺寸(長*寬*高) |
143mm103mm*36mm |
|
材質 |
金屬外殼 |
|
顏色 |
黑色 |
|
PoE |
|
|
PoE 標準 |
IEEE802.3af/at/bt |
|
供電線序 |
3/6/4/5(+)，1/2/7/8(-) |
|
PoE功率 |
最大功率90W |
|
工作環境 |
|
|
靜電防護 |
IEC61000-4-2，等級3：±6kV接觸放電；±8kV空氣放電 |
|
工作環境 |
-20℃~60℃，5%~95%(無凝結) |
|
存儲環境 |
-40°℃~85℃，5%~95%(無凝結) |
|
項目 |
數量 |
|
PoE分離器 |
1 |
|
安裝配件 |
1 |
|
快速安裝指南 |
1 |
